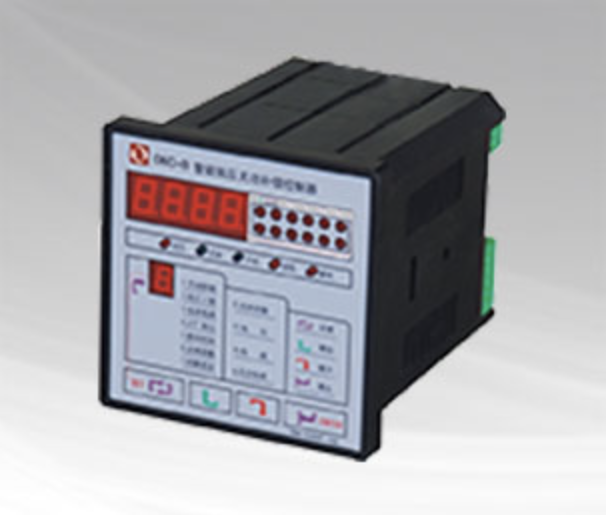

RVC智能低压无功补偿控制器

概述

    RVC智能低压无功补偿控制器是为低压电网无功补偿装置中的控制接触器投切电容而设计的控制器。适用于各低压电网中作为无功补偿电容投切的控制 ，控制能力强 ，具有全补偿功能 、测量功能 、完备的记忆功能 、通用的保护功能 、具备分时控制功能 、防止轻载震荡功能 、延时调节功能、抗干扰功能、多模式控制等优点.本控制器可分为共补、分补、混补三种补偿方式。

技术参数

    基本参数：     显示：数字显示
                   频率：50Hz
                   取样电压：AC220V
                   本机功耗：≤15W
                   电源电压：AC220V
                   控制电压： DC12V
                   取样电流：自设

    控制参数：     投入门限系数：0.5~1.2、步长0.1
                   过压保护：测量电压的100%-150%、步长1%
                   欠压保护：测量电压的50%-100%、步长1%
                   谐波电压超限：5.0%~30.0%、步长0.5%
                   输出接点：12路， 每路DC12V

    测量精度：     电压：±0.5%　　
                   电流：±0.5%
                   功率因数：±1.0%

外形及开孔尺寸

    外形尺寸：120mm×120mm×145mm（长×高×深）
    开口尺寸：113×113mm（长×高） 本控制器可分为共补、分补、混补三种补偿方式。

功能特点

    1.可实时显示电网功率因数、电压、电流、电压总谐波畸变率的平均值及电容投切状态等信息。
    2.具有手动补偿/自动补偿两种工作方式。
    3.取样物理量为无功功率，具有谐波测量、全补偿功能 、测量功能 、完备的记忆功能 、及保护功能。
